5. Підключення блоку для запису телеметрії

Щоб отримувати телеметрію, скористайтеся адаптером телеметрії, який встановлюється на пульт керування.

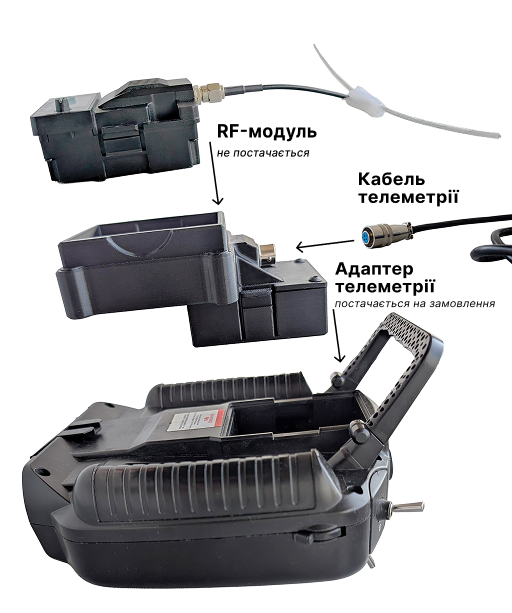

Загальна схема підключення.

Важливо

Для більшості RC-пультів із роз’ємом JR Bay виробники рекомендують вимикати живлення пульта перед встановленням чи зняттям зовнішнього RF-модуля, оскільки “гаряче” підключення або відключення може пошкодити контакти роз’єму або сам модуль.

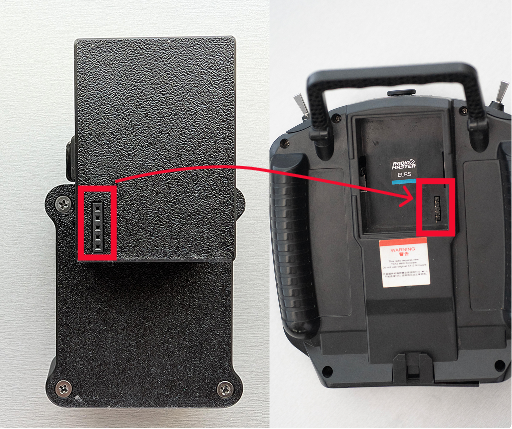

На пульті керування вставте адаптер телеметрії, що постачається з Blackbox або замовляється додатково, у стандартний роз’єм JR Bay.

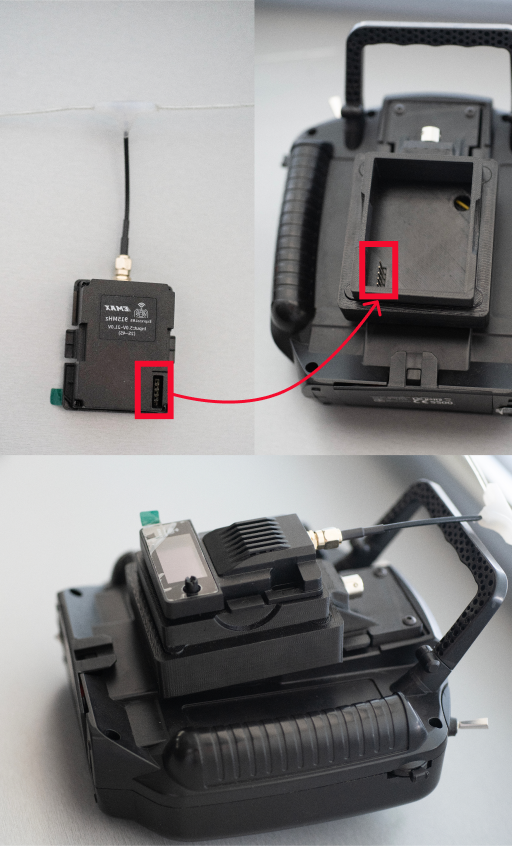

Після встановлення адаптера на пульт встановіть у нього свій RF-модуль.

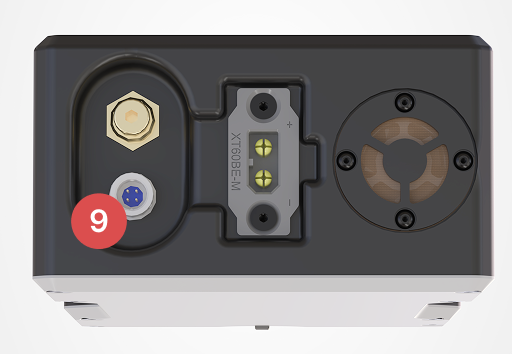

Підключіть відповідний кабель до роз’єму 9 на Blackbox (XS8-4, авіаційний штепсельний).

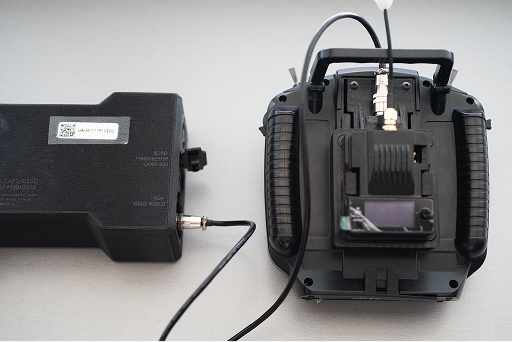

Підключіть до адаптера другий кінець кабелю.

Відображення телеметрії в інтерфейсі вмикається кнопкою телеметрії в правому верхньому куті.
